超低温罐体 MLI 维修系列：先把材料包做清楚，再谈抽真空
大多数低温罐体客户并不需要别人再解释一遍 MLI 是什么。设备厂、维修队、业主方都知道它要解决什么问题：降低辐射换热，保护真空夹层，避开冷桥，让设备稳定回到使用状态。
真正麻烦的，往往不是“懂不懂 MLI”，而是罐体一旦打开，现场要同时处理很多小事：铝箔宽度、玻纤纸规格、胶带怎么用、吸附剂换不换、喷嘴附近怎么补、抽真空排气路径是否顺、材料在空气中暴露了多久、每一包材料能不能追溯。
这个系列就从这些小事写起。第一期先讲材料包，因为这是供应商最能帮客户降低不确定性的地方，也不会要求客户推翻已经成熟的方案。
为什么先讲材料包
真空绝热低温罐不是“一个罐加一点绝热材料”。EIGA Doc 224 对静态真空绝热低温容器的描述里，包含内压力容器、绝热层、外壳、辅助设备，以及处在真空下的环形夹层。这个文件覆盖液氧、液氮、液氩、液氦储存，也说明相同原则可用于二氧化碳和部分可燃低温气体等场景，但要遵守对应规则。
范围一宽，就很难用一种材料回答所有问题。LNG 储罐、LOX 储罐、液氢罐、ISO Tank、低温槽车、cryostat、真空夹套管，它们的风险点不一样，MLI 的用法也不一样。
East Far Cryo 更适合给客户提供一套受控材料包，而不是只卖一卷材料：

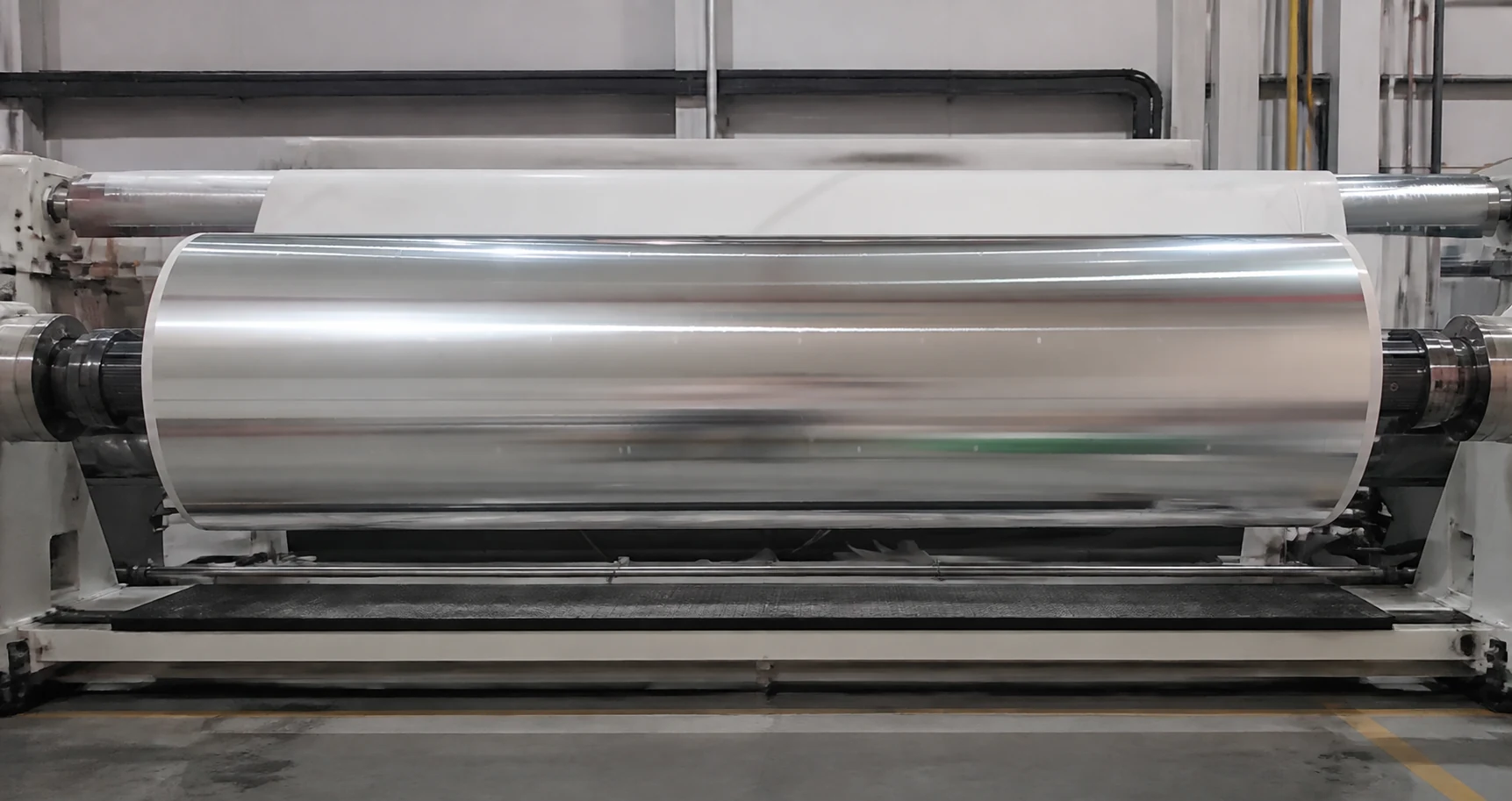

- MLI 卷材、分切卷，或按图纸裁好的层片；
- 适合成熟 LNG 结构的铝箔 + 玻纤纸复合材料；
- 面向不同真空、温度、安装和层密度要求的 CryoMLI series 材料；
- 用于边缘、搭接、局部固定和维修区域的 CryoTape；
- 用于真空维持的吸附剂、分子筛或 getter 支撑材料；
- 标签、洁净包装、批次记录和维修区域分包。
这件事听起来不花哨。维修窗口里，最好就是不花哨。
这组数据决定了文章怎么写
第一条数据来自 EIGA Doc 224。文件中提到，静态真空绝热低温容器在制造和测试时，MLI 夹层通常要维持低于 0.05 mbara 的真空；如果是珠光砂绝热，典型值是 0.2 mbara。这个数字不能直接拿来判定所有罐体合格或不合格，但它说明一件事：绝热材料和真空状态必须一起看。
第二条数据来自 NASA 关于低温容器和管道真空绝热的论文。论文写得很直白：MLI 系统如果压缩、接缝、穿透件和边缘处理不好，热漏可能增加 100% 或更多。
这不是实验室里的漂亮句子。老罐维修最常出问题的地方，往往就是喷嘴、支撑、检修口、封头、鞍座、运输受力区，或者层与层被压实的位置。卷材参数再好，也救不了一个处理粗糙的边缘。
第三条数据是层密度。NASA 的低层密度 MLI 测试显示，在约 77 K 到 293 K 的边界条件下，优化层密度区间出现在 1.5 到 2.6 layers/mm；论文中的高真空测试数据低于 5.0E-6 Torr。这个区间不能机械套到所有工业罐体上，但它提醒我们，“多包几层”和“包得更紧”不是一回事。
CERN 的低温设备绝热真空资料也有一个有用提醒。在 LHC cryostat 绝热真空区段案例中，大面积 MLI 被列为重要放气来源；资料中举例讨论了一个区段约 53,000 m² MLI 暴露空气后，需要约 200 小时抽气的情况。对大真空系统来说，聚合物、胶带、隔离材料、MLI 暴露时间，都属于真空计划的一部分。
一个实用材料包应该包括什么
材料包要跟设备走，不能跟目录走。
对 LNG 以及很多成熟储运设备来说，客户可能已经稳定使用铝箔 + 玻纤纸结构。这个时候，维修包不应该去推翻原来的包覆逻辑。供应商该做的是准备匹配的铝箔、玻纤纸、分切宽度、异形补片、边缘件和洁净包装，避免真空夹层打开后现场临时找材料。
对液氮、液氧、液氩静态罐，清洁和相容性要放到更前面，尤其是氧气工况。材料包要配合业主的氧清洁、包装和维修程序。胶带和吸附剂不能当作小配件随便放进去。

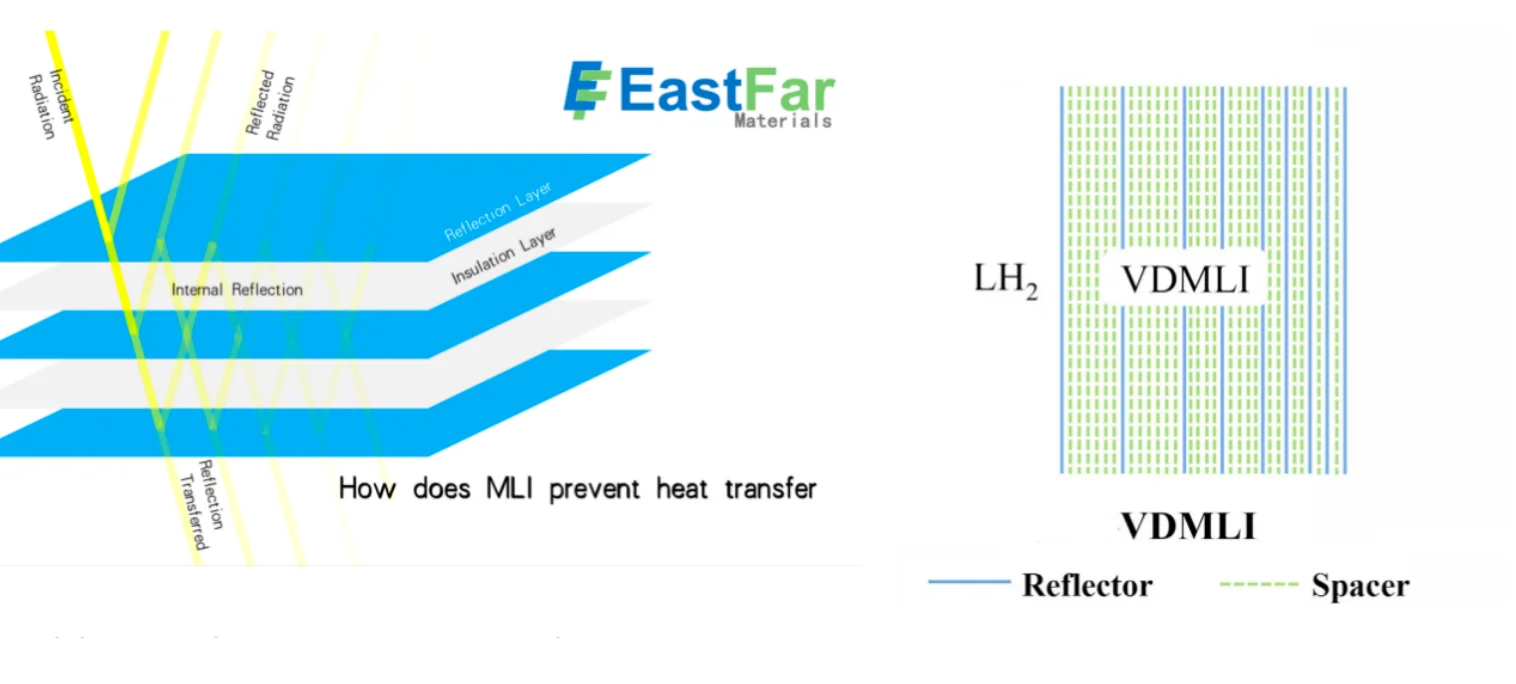

对液氢罐，层密度、隔离接触、冷端导热、排气路径和低温下的材料表现更敏感。CryoMLI series 材料包可以按热端、内部层、冷端、排气层分别组合，而不是整罐重复一种结构。
对 ISO Tank 和低温槽车，运输振动和局部机械损伤更常见。维修包里应该有窄卷、喷嘴和支撑位置预裁件、局部加强材料，以及现场更容易控制的胶带。
对 cryostat 和超导设备，低释气往往比单纯增加层数更重要。MLI、胶带、标签、缝线、隔离材料、吸附剂，都要作为同一个面向真空的材料系统来审核。
发货前先问清这几件事
维修包或新造材料包发出前，建议把下面这些问题写清楚：
| 问题 | 为什么要问 |
|---|---|
| 低温介质和温度边界是什么？ | LNG、LOX、LN2、LAr、LH2、LHe 和 cryostat 不共用一个答案。 |
| 目标真空和抽真空方式是什么？ | MLI 对真空敏感，吸附剂也不能替代检漏和干燥。 |
| 原罐是不是铝箔 + 玻纤纸结构？ | 很多成熟 LNG 客户要的是匹配维修材料，不是换一套新结构。 |
| 哪些区域会打开或维修？ | 喷嘴、支撑、检修口、封头、鞍座、真空口需要不同预裁件。 |
| 允许用什么胶带？ | 胶带能固定边缘，但大面积或位置不当会带来热桥和放气负担。 |
| 吸附剂或分子筛怎么处理？ | 类型、活化、用量、包装和位置要跟设备程序一致。 |
| 材料如何包装和标记？ | 洁净袋、批号、层位编号和维修区域标签，可以减少现场错误。 |
这不是为了增加文件。材料包能不能复用，靠的就是这些细节。
7 期更新安排
这个系列按每三天一期更新。
| 日期 | 主题 |
|---|---|
| 2026-08-05 | 第一期：先把材料包做清楚，再谈抽真空 |
| 2026-08-08 | 第二期：LNG 老罐，铝箔 + 玻纤纸结构怎么维修 |
| 2026-08-11 | 第三期：LN2、LOX、LAr 静态罐，维修重点是清洁和真空恢复 |
| 2026-08-14 | 第四期：液氢罐，CryoMLI 层密度和排气路径 |
| 2026-08-17 | 第五期：ISO Tank 和低温槽车，运输振动后的 MLI 检查 |
| 2026-08-20 | 第六期：Cryostat 和超导设备，低释气材料比多包几层更关键 |
| 2026-08-23 | 第七期：新造设备材料包，从图纸开始，不从散卷开始 |
来源说明
本文中的数据只作为工程讨论背景，不能替代设备设计方计算、压力容器规范、检漏方案、氧清洁程序或现场安全审查。
- EIGA, Doc 224/20, Static Vacuum Insulated Cryogenic Vessels - Operation and Inspection
- NASA, Cryogenic Vacuum Insulation for Vessels and Piping
- NASA, Thermal Analysis of Low Layer Density Multilayer Insulation Test Results
- CERN, Vacuum for Thermal Insulation of Cryogenic Equipment
联系 East Far Cryo
如果你在准备低温罐维修或新造项目，可以先发罐体类型、低温介质、现有 MLI 结构、真空历史、维修区域、吸附剂做法和图纸。East Far Cryo 可以按项目准备 MLI、CryoTape、吸附剂、分子筛、预裁件和带标签的材料包，用于维修或新造评审。
